SOLAR CELL SYSTEM


โซล่าเซลล์ เป็นเทคโนโลยี ที่ใช้ในการเปลี่ยนพลังงานแสงอาทิตย์ ไปเป็นพลังงานไฟฟ้า โดย โซล่าเซลล์ ถูกประดิษฐ์ขึ้นมาครั้งแรก ในปี ค.ศ.1954 หรือประมาณ 63 ปี มาแล้ว ( ผู้ประดิษฐ์คือ Chapin และ Fuller และ Pearson ) ต่อมาในปี ค.ศ.1959 โซล่าเซลล์ ถูกพัฒนาให้เป็นปีก ของดาวเทียม ที่โคจรออกไปนอกโลก ทำหน้าที่เป็นแหล่งผลิตพลังงานไฟฟ้า ให้กับดาวเทียมใช้ในการ ทำภารกิจสำรวจอวกาศ

การทำงาน ของ SOLAR CELL คือ การเปลี่ยนพลังงานแสงอาทิตย์ ไปเป็นพลังงานไฟฟ้า โดยเมื่อแสงแดดซึ่งเป็นคลื่นแม่เหล็กไฟฟ้า กระทบกับสารกึ่งตัวนำ ก็จะเกิดการถ่ายทอดพลังงานระหว่างกัน

ปัจจุบันได้มีการนำระบบของโซล่าเซลล์มาใช้งานภายในบ้าน แบ่งออกได้ดังนี้
1. On-grid System ระบบพลังงานแสงอาทิตย์ แบบออนกริด
2. OFF Grid System ระบบพลังงานแสงอาทิตย์ แบบออฟกริด
3. Hybrid System ระบบพลังงานแสงอาทิตย์ แบบไฮบริด

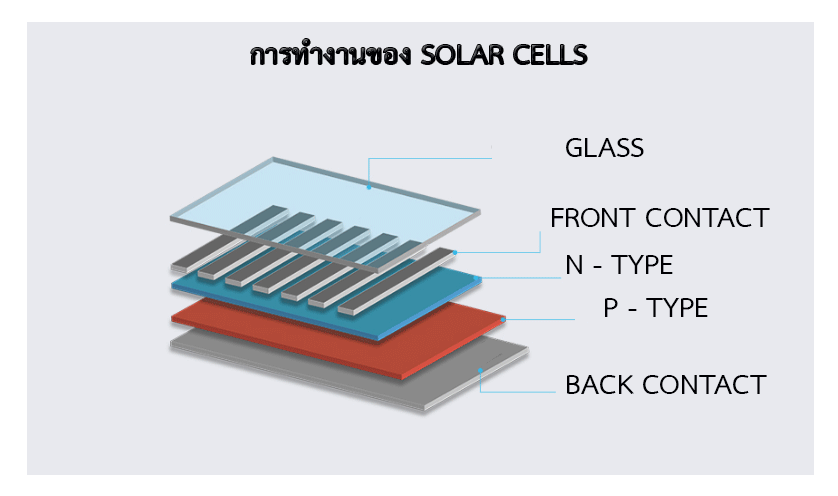

ขั้นตอนการทำงานของ SOLAR CELLS



การทำงานของ SOLAR CELLS คือกระบวนการเปลี่ยนพลังงานแสงอาทิตย์ ไปเป็นพลังงานไฟฟ้า โดยเมื่อแสงแดดซึ่งเป็นคลื่นแม่เหล็กไฟฟ้า กระทบกับสารกึ่งตัวนำ ก็จะเกิดการถ่ายทอดพลังงานระหว่างกัน


1. N-Type คือแผ่นซิลิคอน ที่ผ่านกระบวนการ โดปปิ้งด้วยสารฟอสฟอรัส ทำให้มีคุณสมบัติเป็นตัวส่ง อิเล็กตรอน เมื่อได้รับพลังงานจากแสงอาทิตย์

2. P-Type คือแผ่นซิลิคอน ที่ผ่านกระบวนการ โดปปิ้งด้วยสารโบรอน ทำให้โครงสร้างของอะตอมสูญเสียอิเล็กตรอน (โฮล) เมื่อได้รับพลังงานจากแสงอาทิตย์ จะมีคุณสมบัติเป็นตัวรับ อิเล็กตรอน

หลักการ คือ เมื่อมีแสงอาทิตย์ตกกระทบ แสงอาทิตย์จะถ่ายเทพลังงานให้กับอิเล็กตรอน และโฮล ทำให้เกิดการเคลื่อนไหวขึ้น โดยอิเล็กตรอน ก็จะเคลื่อนไหวไปรวมตัวกันที่ Front Electrode และโฮลก็จะเคลื่อนไหวไปรวมตัวกันที่ Black Electrode และเมื่อมีการเชื่อมต่อระบบจนครบวงจรขึ้น ก็จะเกิดเป็นกระแสไฟฟ้าให้เราสามารถนำไปใช้งานได้

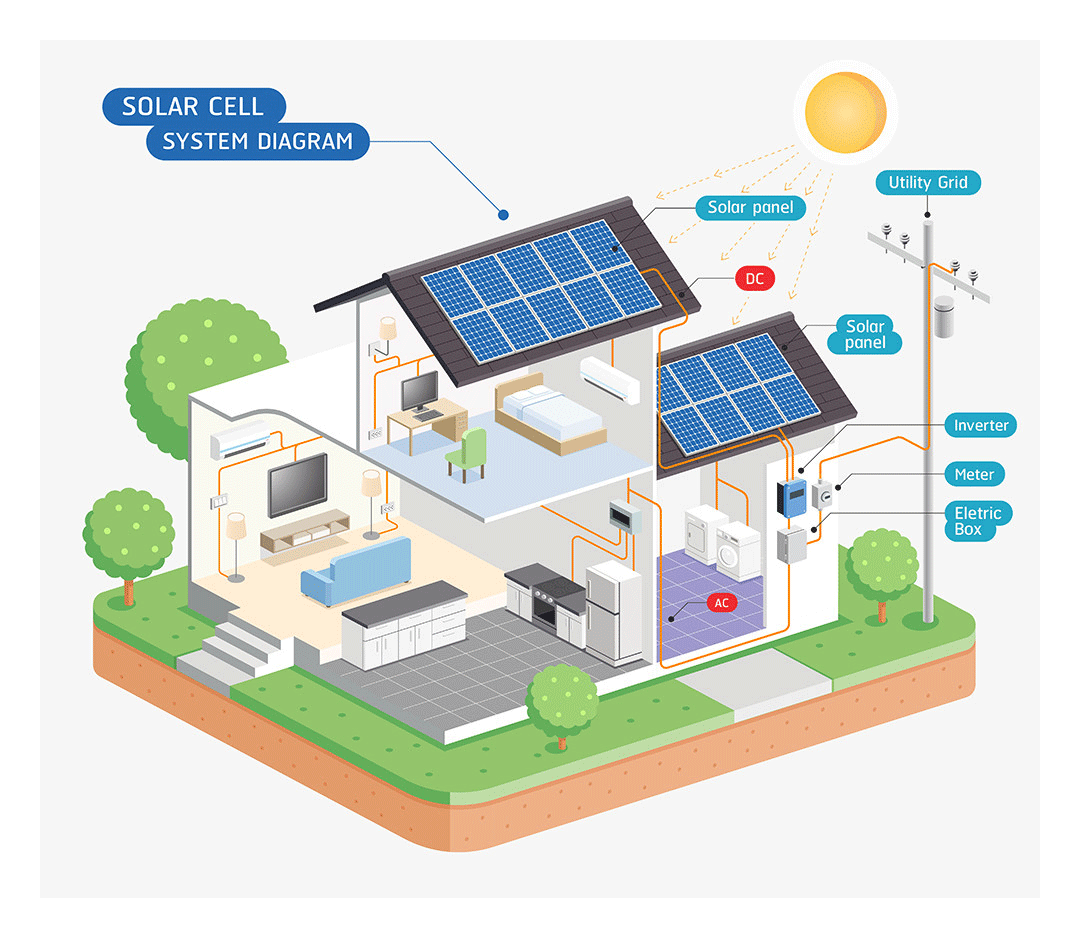

SOLAR CELLS SYSTEM ภายในบ้าน

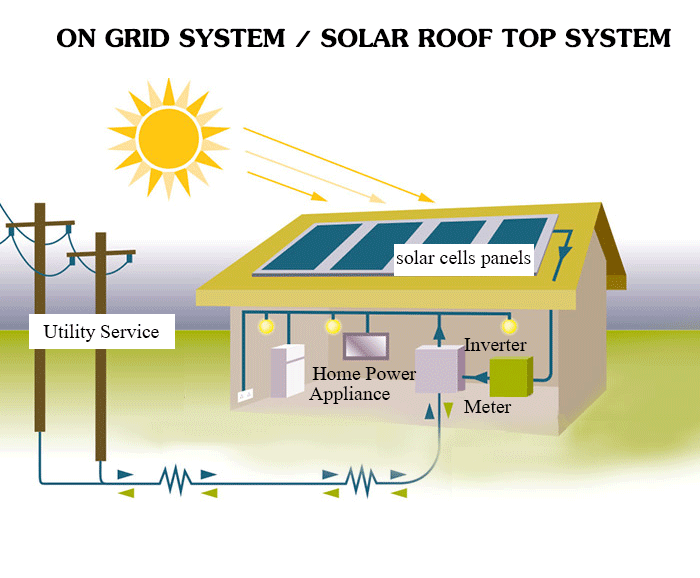

1. On Grid System / Solar Roof Top system

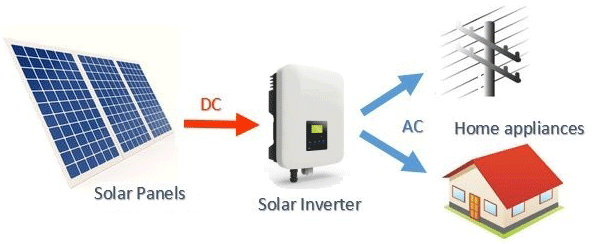

เป็นระบบการผลิตไฟฟ้าจากแผงโซล่าเซลล์ ที่เชื่อมต่อกับระบบการไฟฟ้านครหลวง หรือการไฟฟ้าส่วนภูมิภาค จะใช้อุปกรณ์เพียง แผงโซล่าเซลล์ และอินเวอร์เตอร์ออนกริด (inverter on grid)โดยหลักการ แปลงไฟกระแสตรงจาก แผงโซล่าเซลล์ เป็นไฟฟ้ากระแสสลับเพื่อเชื่อมต่อเข้าระบบ การไฟฟ้าเพื่อทำการ ขายไฟฟ้าคืน (กรณีนี้ต้องทำสัญญากับผู้รับซื้อก็คือ การไฟฟ้านครหลวงหรือการไฟฟ้าส่วนภูมิภาค) หรือ ลดค่าใช้จ่ายในการใช้ไฟฟ้าได้


ข้อดี สามารถลดค่าไฟฟ้า หรือใช้ไฟฟ้าฟรี (หากใช้แผงโซล่าเซลล์จำนวนมาก) เนื่องจากผลิตไฟฟ้าได้เองในตอนกลางวัน ใช้ไฟฟ้าฟรี ลดค่าไฟฟ้าได้ สำหรับผู้ประกอบการติดตั้งระบบไฟขนาดใหญ่ สามารถขายไฟคืนให้กับการไฟฟ้าได้ โดยติดต่อการไฟฟ้า จะต้องสมัครทำสัญญาและยื่นเอกสาร ตามข้อกำหนดของการไฟฟ้านครหลวง และการไฟฟ้าส่วนภูมิภาค

ข้อเสีย กรณีที่ไฟฟ้าจากการไฟฟ้าดับ ระบบโซลาร์เซลล์ยังจ่ายไฟปกติ แต่กริดไทน์อินเวอร์เตอร์จะหยุดทำงาน โดยไม่จ่ายไฟเข้าสายส่ง เพื่อป้องกันไฟฟ้าดูดเจ้าหน้าที่การไฟฟ้า ซึ่งกำลังทำการซ่อมระบบสายไฟฟ้า การใช้งานระบบนี้ ส่วนใหญ่จะใช้ในพื้นที่ที่มีไฟฟ้าเข้าถึงแล้ว ใช้เพื่อช่วยลดค่าไฟฟ้าได้เป็นอย่างดี ซึ่งทางผู้ที่ต้องการติดตั้ง ต้องมีพื้นที่ติดตั้งแผงโซลาร์เซลล์ และรู้ปริมาณการใช้ไฟฟ้าในตอนกลางวัน โดยดูจากหน่วยการใช้ไฟฟ้า ที่เสียค่าไฟฟ้าแต่ละเดือน เพื่อออกแบบกำลังการผลิตระบบไฟฟ้าโซล่าเซลล์ หาขนาดกริดไทอินเวอร์เตอร์ และจำนวนแผงโซลาร์เซลล์


2. Solar cells Off Grid System

2.1 ระบบโซล่าเซลล์แสงอาทิตย์ แบบเชื่อมต่อกับแบตเตอรรี่ (Off Solar grid connect system)


คือระบบที่ผลิตไฟฟ้าจากโซล่าเซลล์ที่ไม่ปฏิสัมพันธ์กับผู้ให้กำเนิดพลังงานไฟฟ้ารายใหญ่ (ในประเทศไทยคือการไฟฟ้านครหลวง และการไฟฟ้าส่วนภูมิภาค) ระบบออฟกริดนี้จะแยกเดี่ยวออกมาโดยผู้ติดตั้งโซล่าเซลล์จะสามารถผลิตไฟฟ้าใช้ได้เอง โดยไม่ต้องพึ่งพาการไฟฟ้าซึ่งสามารถแยกหมวดย่อยลงไปได้อีกตามลักษณะแรงดันไฟฟ้าที่จะใช้งานว่าเป็น ไฟฟ้ากระแสตรง หรือ ไฟฟ้ากระแสสลับ โดยต้องเลือกโหลด (เครื่องใช้ไฟฟ้า) ให้เหมาะสมกับแรงดันไฟฟ้าที่ใช้

ระบบออฟกริตนี้อาจมีชื่อเรียกในภาษาอังกฤษอีกแบบหนี่งว่าระบบแสตนด์อโลน (Stand Alone System) หรือระบบแยกเดี่ยว ซึ่งมีวิธีการต่อระบบที่หลากหลาย ทั้งต่อโหลดกระแสตรง กับแผงโซล่าเซล่าเซลล์ (ซึ่งผลิตไฟฟ้ากระแสตรง) โดยตรง หรือนำไฟฟ้ากระแสตรงที่ผลิตได้จากแผง ไปแปลงเป็นไฟฟ้ากระแสสลับ(โดยอินเวอร์เตอร์)สำหรับไปใช้กับเครื่องใช้ไฟฟ้าตามบ้านเรือนซึ่งใช้กับไฟฟ้ากระแสสลับอยู่แล้วได้ ระบบออฟกริด (Off Grid)ในแบบต่างๆมีดังนี้ใช้กับโหลดกระแสตรง2.1) แผงโซล่าเซลล์ต่อตรงกับโหลด(เครื่องใช้ไฟฟ้า) ส่วนใหญ่จะใช้กับโหลดกระแสตรงอาทิปั๊มน้ำกระแสตรงแบบปรับความเร็วรอบได้ พบเห็นได้ทั่วไปกับระบบสูบน้ำทั่วไป ที่ผมเห็นว่าคุ้มค่าคือใช้ปั๊มน้ำโดยใช้โซล่าเซลล์ เมื่อแดดออกน้ำก็เติมในถังสูง

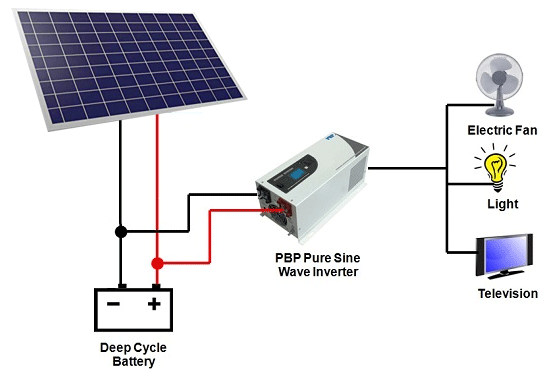

2.2 แผงโซล่าเซลล์ต่อพ่วงกับแบตเตอรี่และโหลดกระแสตรง



ข้อดีของการต่อระบบแบบนี้คือเมื่อไม่มีแสงอาทิตย์ เราก็ยังสามารถใช้พลังงานไฟฟ้าจากแบตเตอรี่จ่ายให้กับโหลดได้

สิ่งที่ต้องระวังคือการชาร์จไฟฟ้าเข้าแบตเตอรี่มากเกินไปเพราะอาจทำให้แบตเตอรี่เสื่อมสภาพเร็ว

นอกจากนี้เวลาที่นำพลังงานไฟฟ้าที่เก็บสะสมในแบตเตอรี่ออกมาใช้ต้องระวังอย่าให้แบตเตอรี่คลายประจุมากเกินกว่าที่สเป็คของแบตเตอรี่ที่ระบุไว้เพราะอาจจะทำให้แบตเตอรี่เสื่อมสภาพเร็วเช่นกัน ส่วนใหญ่การต่อระบบแบบนี้จะใช้งานกับเรือขนาดเล็กกระท่อมขนาดเล็ก และใช้กับระบบแสงสว่างเท่านั้น




2.3 แผงโซล่าเซลล์ที่มีเครื่องควบคุมการชาร์จประจุให้กับแบตเตอรี่ (Charge Controller)



แผงโซล่าเซลล์ที่มีเครื่องควบคุมการชาร์จประจุให้กับแบตเตอรี่ (Charge Controller) ซึ่งจ่ายไฟให้กับโหลดกระแสตรง

ข้อดี ของการมีเครื่องควบคุมการชาร์จประจุ Charge Controller คือสามารถควบคุมการไหลของประจุไฟเข้าไปเก็บในแบตเตอรี่ได้และจะหยุดการชาร์จเมื่อไฟที่เก็บในแบตเตอรี่มีแรงดันเกินกว่าที่ตั้งค่ากำหนดไว้ จึงทำให้แบตเตอรี่มีอายุที่ยาวนานมากขึ้น การต่อแบบระบบนี้เป็นที่นิยมกันทั่วไป ใช้กับบ้านพักอาศัยที่ห่างไกลผู้ผลิตไฟฟ้า ทำให้สามารถผลิตไฟฟ้าใช้ได้เอง รวมทั้งอาจจะไปประยุกต์ใช้กับในพื้นที่ที่ไม่ต้องการลากสายไฟฟ้าไปเพราะมีต้นทุนเรื่องสายไฟฟ้าที่มีราคาสูงได้อีกด้วย

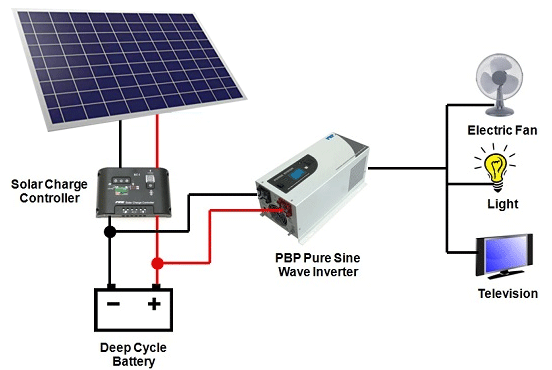

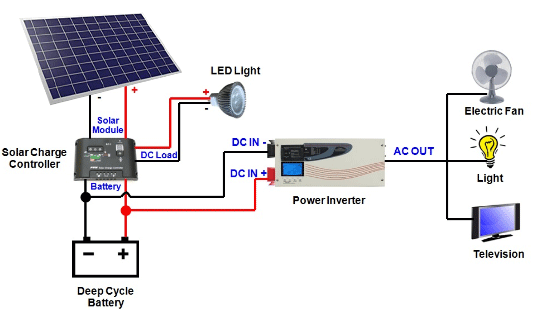

2.4 แผงโซล่าเซลล์ต่อกับเครื่องควบคุมการชาร์จแบตเตอรี่



แผงโซล่าเซลล์ต่อกับเครื่องควบคุมการชาร์จแบตเตอรี่ โดยที่มีตัวอินเวอร์เตอร์แปลงจาก ไฟกระแสตรงเป็นไฟกระแสสลับเพื่อจ่ายให้กับโหลดที่ใช้กับกระแสสลับได้ โดยไฟกระแส ตรงที่ออกจากแบตเตอรี่ก็ยังสามารถจ่ายให้กับโหลดกระแสตรงได้อีกด้วย ระบบแบบนี้มีข้อดี คือมีความยืดหยุ่นในการหาเครื่องใช้ไฟฟ้ามาใช้งานเพราะโดยทั่วไปแล้วเครื่องใช้ไฟฟ้าส่วนใหญ่จะใช้กับไฟฟ้ากระแสสลับ ยกตัวอย่างอาจจะใช้พัดลมกับไฟกระแสสลับที่แปลงจากอินเวอร์เตอร์ และใข้ระบบไฟส่องสว่างกับไฟกระแสตรงก็ได้

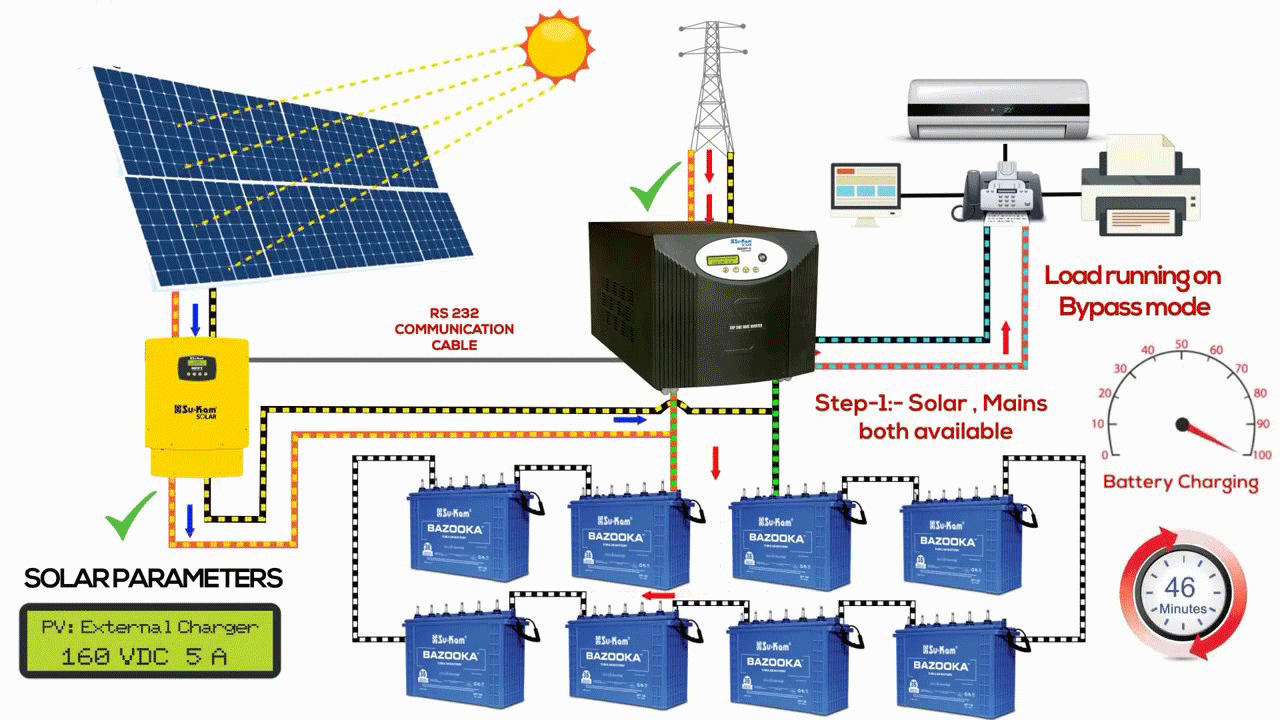

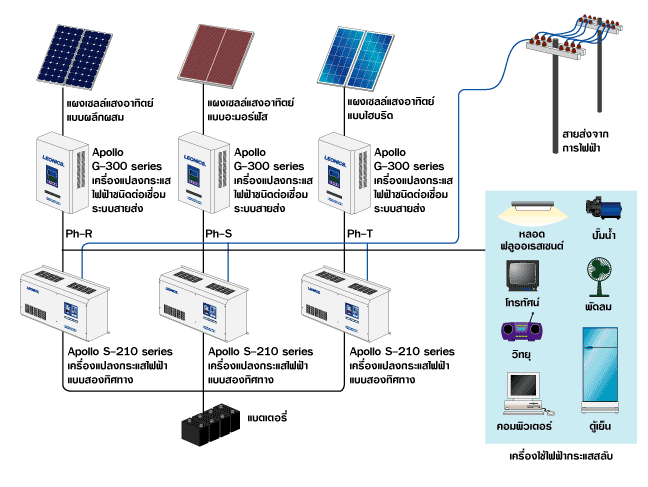

3. Hybrid System ระบบพลังงานแสงอาทิตย์ แบบไฮบริด


ระบบโซล่าเซลล์ไฮบริด (SOLAR HYBRID SYSTEM) คือเอาระบบ ออนกริด (On Grid) และออฟกริด (Off Grid) มารวมกัน ช่วยลดการสูญเสียเนื่องจากกระแสไฟจากแผงโซล่าจะป้อนเข้ามาที่โหลดใช้งานได้เลย ก่อนที่จะเข้าไปชาร์ทในแบตเตอรี่ เมื่อโหลดใช้งานน้อยลง จนกระแสไฟจากแผงโซล่าเหลือก็จะค่อยชาร์ทเข้าเก็บในแบตเตอรี่ วิธีนี้ ช่วยยืดอายุการใช้งานของแบตเตอรี่ได้ อีกด้วย ซึ่งถ้าเป็น OFF GRID INVERTER จะต้องเข้ามาที่แบตเตอรี่ก่อน แล้วค่อย แปลงไฟด้วยอินเวอร์เตอร์ ให้เป้นกระแสสลับ

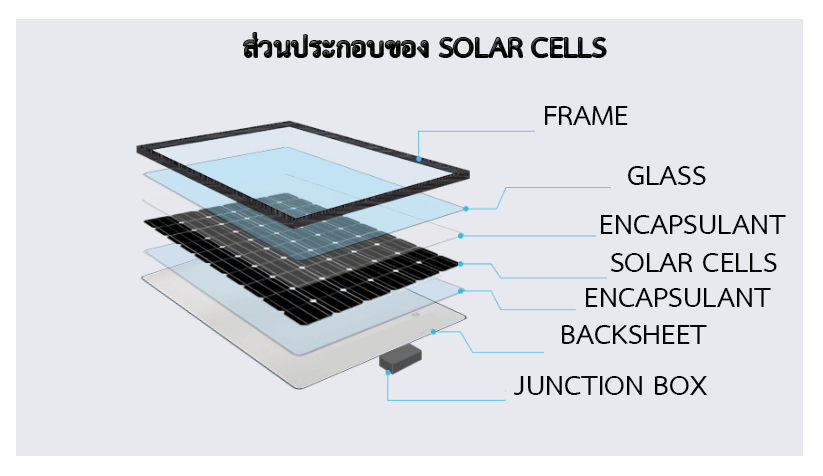

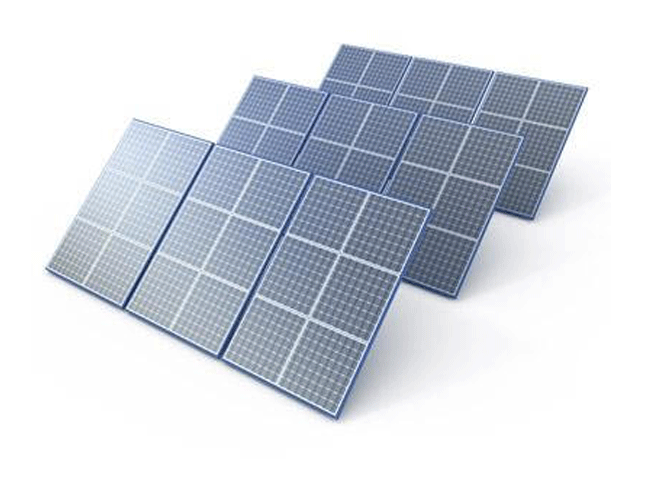

Solar Panels

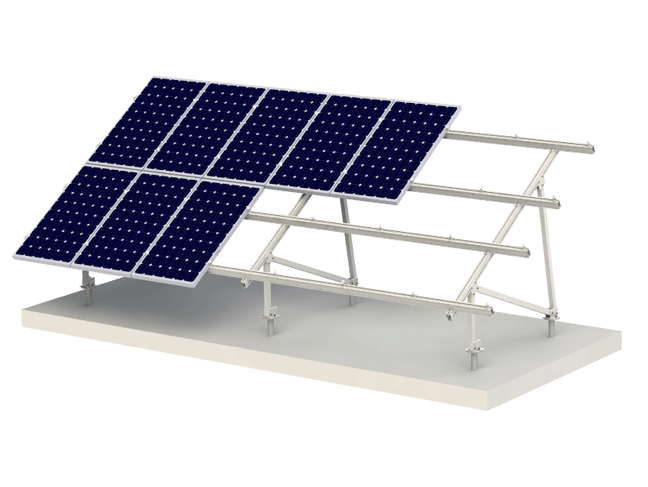

Solar Setting
